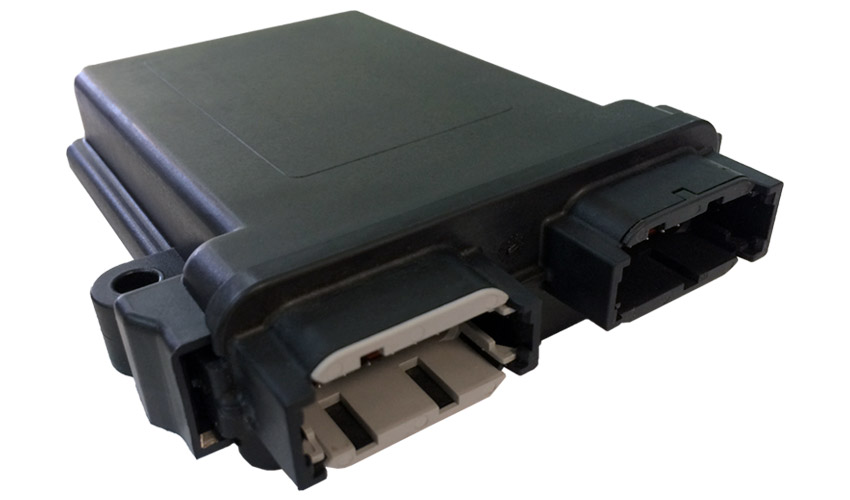

Електронний блок управління гідравлічними моторами

Блок управління для контролю обертів гідроприводу вентилятора в складі системи охолодження ДВЗ.

Управління гідравлічними моторами здійснюється за допомогою керуючих сигналів, що подаються на електричні клапани пропорційного управління і гідравлічні розподільники.

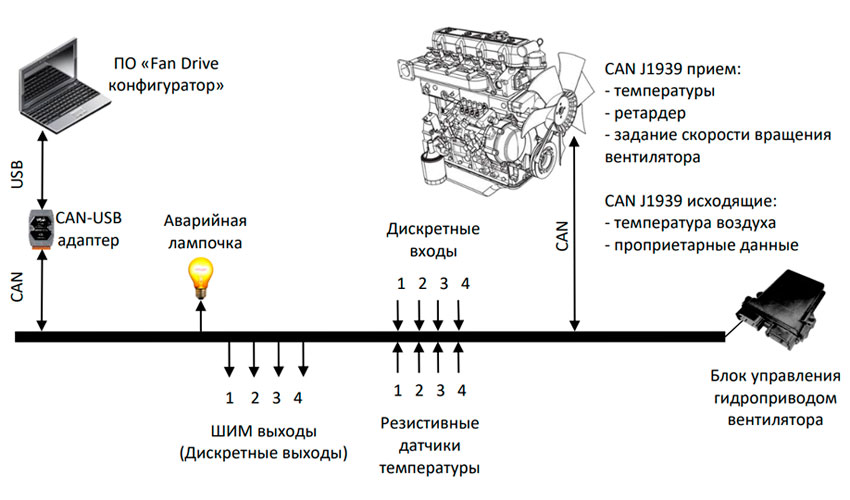

Блок управління здатний працювати як автономно, так і в якості одного з допоміжних пристроїв на шині CAN (Controller Area Network). У мережі CAN може бути підключено декілька таких блоків, а в якості керуючого пристрою може виступати панель оператора або інший електронний блок управління, наприклад програмований логічний контролер (ПЛК), персональний комп'ютер (ПК) або спеціалізований сумісний пристрій.





Технічні характеристики:

  • Напруга живлення (постійний струм), В: 10.8(17) …15(32)
  • Максимальний споживаний струм, А: 0,1
  • Входи 4‐20мА(0‐5(10)В): 3(5)
  • Входи дискретні (частотні) 0‐12(24)В: 4
  • Виходи,3А: 4
  • Вихід відкритий колектор, А: 1
  • Послідовний канал зв'язку CAN: 1
  • Габаритні розміри, не більше, мм: 133,03 х 118,80 х 36



Для точного розрахунку вартості системи звертайтеся до відділу продажу.
